所属分类：泥沙分离设备类
产品详情
◆用途：
主要用于对沉砂池除砂设备排除的泥水混合物进行砂水分离，以利于运输。
◆工作原理及构造
利用螺旋体旋转，将砂逐渐推至出口处，掉入车中，完成泥水分离过程。
螺旋砂水分离器主要由驱动装置，U型槽、螺旋体、水箱、衬条等组成。
◆性能特点：
1. 分离效率高达96%-98%，可分离出粒径0.2mm的颗粒；
2. 采用无轴螺旋输送，无水中轴承，重量轻，维护方便；
3. 采用 减速机，结构紧凑，运行平稳，安装方便；
4. U型槽内衬柔性耐磨衬条，噪音低，更换方便；
5. 整机安装简单，操作方便。

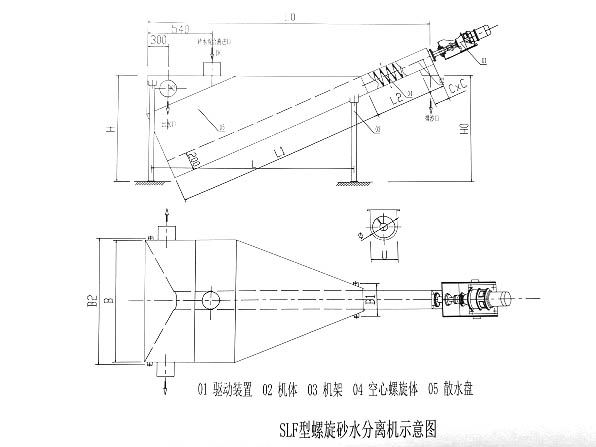

◆外形尺寸
◆尺寸参数
◆技术参数
型号 参数 | SLF-260 | SLF-320 | SLF-360 | SLF-420 |
螺旋直径（mm） | 220 | 280 | 320 | 380 |
处理量（L/s） | 5-12 | 12-20 | 20-27 | 27-35 |
电机功率（kw） | 0.37 | 0.37 | 0.75 | 0.75 |
转速（r/min） | 5 | 5 | 4.8 | 4.8 |
◆尺寸参数
型号 尺寸 | SLF-260 | SLF-320 | SLF-360 | SLF-420 |
L | 2800 | 2800 | 3800 | 3800 |
L0 | 3840 | 4380 | 5760 | 6150 |
L1 | 3000 | 3000 | 4000 | 4000 |
L2 | 1000 | 1500 | 2000 | 2500 |
H | 1600 | 1700 | 2150 | 2150 |
H0 | 1550 | 1750 | 2400 | 2550 |
B | 1200 | 1260 | 1420 | 1720 |
B1 | 310 | 370 | 410 | 470 |
B2 | 1250 | 1310 | 1470 | 1770 |
C | 220 | 270 | 320 | 390 |
U | 260 | 320 | 360 | 420 |
Ø | 220 | 280 | 320 | 380 |
DN1 | 100 | 150 | 200 | 250 |
DN2 | 100 | 150 | 200 | 250 |
